金属管の接合

【ライニング鋼管の接合】

硬質ポリ塩化ビニルライニング鋼管、耐熱性硬質塩化ビニルライニング鋼管、ポリエチレン粉体ライニング鋼管の接合は、ネジ接合を原則とします。

管の切断は局部加熱を避けて自動金鋸盤ネジ切り機の自動丸鋸盤を用い直角に切断します。パイプカッター、チップソーカッター、ガス切断、高速砥石は使用しません。

管切断面のかえり、まくれはスクレーパーで管端内側の硬質塩化ビニルの厚さ1/2~1/3を面取りします。

鋼管のネジは管用テーパーネジです。ネジの切削は局部加熱を避け、専用ネジ切り機を使用し、切削油には水溶性切削油を用います。

鋼管をネジ接合する場合、ネジ切り後に清掃し、ネジ部および管端部に防食シール材を塗布し、最小ネジ山数を確保し締めつけます。配管端部の接続部分の腐食防止の為、管端防食継手を用います。埋設配管にする場合は外面樹脂皮膜継手を用いるか、防食テープを巻きます。



【ステンレス鋼鋼管の接合】

ステンレス鋼鋼管および波状ステンレス鋼管の接合は伸縮可とう式継手、プレス式継手を使用します。伸縮可とう式継手は重荷重の作用する埋設配管に、プレス式継手は屋内配管に使用します。伸縮可とう式継手は、埋設地盤の変動に適応出来るように継手に伸縮可とう性をもたせたもので、ワンタッチ方式が使われています。プレス式継手は専用締付け工具を使用するもので短時間に接合できます。



【銅管の接合】

銅管接合にはトーチランプか電気ヒーターによるロウ接合、はんだ接合、機械継手があります。接合には継手が用いられますが、25㎜以下の給水管直管部は胴接ぎとすることが出来ます。ロウ接合は管の差込部と継手の受口の隙間にロウを加熱溶解して毛細管現象で吸い込ませて接合します。機械継手の接合にはプレス式接合があります。



【ダクタイル鋳鉄管の接合】

ダクタイル鋳鉄管の接合にはメカニカル継手、プッシュオン継手、フランジ継手があり、接合形式はK形、T形、NS形、GX形があります。K形、T形の異形管の接合箇所には管防護が必要です。NS形、GX形は伸縮性があり、曲げることもできるので、地震で地盤が悪い場合でも、管体に無理な力がかかることなく継手の動きで地盤の変動に適応出来ます。締付にはラチェットレンチ、トルクレンチ、スパナ等を用います。滑剤は継手に適合するもので、グリースなどの油剤類は使用してはいけません。








神奈川水道コラム~雑談と世間話~



色々な配管の再使用する機械の事を本文で書いたので、その詳細をご説明します。

*************

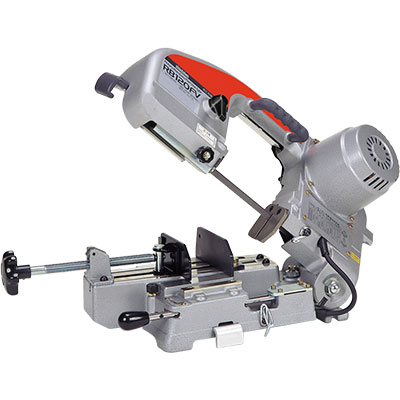

豆知識「バンドソー(自動丸鋸盤)」ってなに?




最も一般的なバンドソーは卓上横型タイプになります。このタイプは主に金属製やアルミ製のパイプ、角材、板材、H鋼、丸棒などの切断に用いられます。

卓上横型タイプの大きな特徴は、荷重による切断(カットオフ切断)を行うことができる点です。自重または油圧で刃が下降する構造になっているため、手を放していても切断作業ができます。力を入れる場合でも、軽く押し付ける程度の力で十分に切断ができます。この特徴を生かして、バンドソーでの切断作業の合間に他の作業をするといったこともできます。荷重は対象材に応じて調整することができます。
(引用:ビルディマガジン

*************

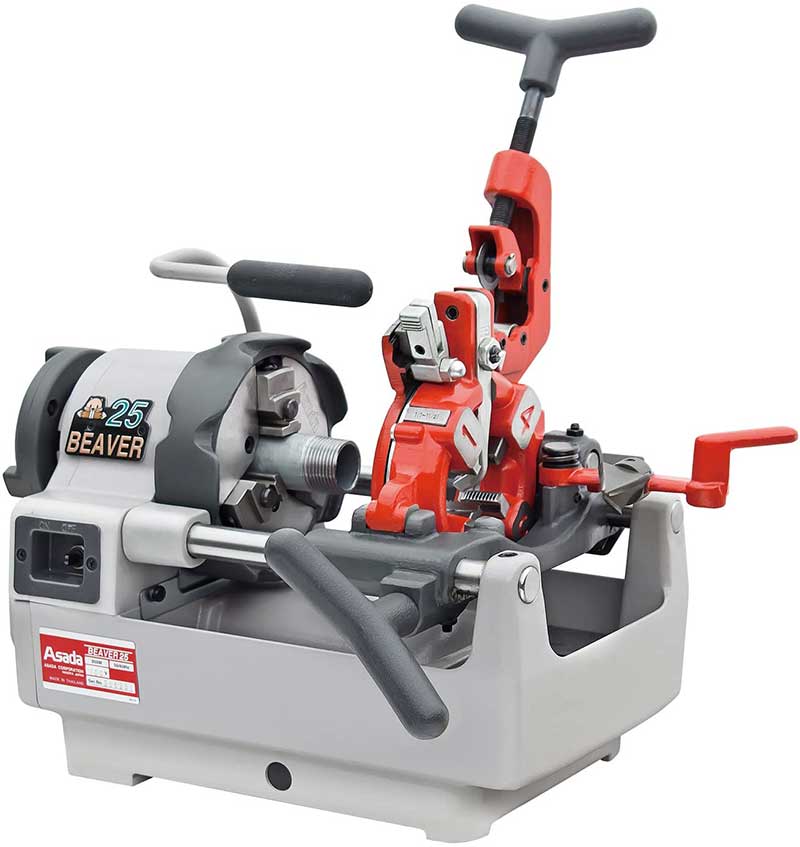

豆知識「ねじ切り機」ってなに?




ねじ切り機は、配管に使用されるパイプの両端の外側に、雄ねじ用に切り込みを入れるための工具で、ガス管や水道管といった規格品のパイプに使用されるため、パイプのサイズに合わせて各工具メーカーから販売されています。

ねじ切り機で扱うパイプは、家庭用のDIYで目にするパイプとは異なり、ねじ切り機を使用する場合は大掛かりな作業を要するため、プロの現場では負担の少ない電動式が採用されることがほとんどですが、状況に応じて手動式が用いられることもあります。

手動式のねじ切り機は人力を必要とするため、作業従事者に負担を掛けてしまいますが、屋外での作業で、どうしても電動式が使用できない環境では重宝されるため、予備に携帯している事業者もあります。

また、プロの現場で使用するねじ切り機はハイスペックな仕様のため、家庭用にはねじ切りダイスをおすすめします。ねじ切りダイスは、径の小さなパイプのねじ切りに加え、ねじ谷が傷んだボルトやナットの修理にも活用できるので、家庭用としてだけでなく、プロの現場にも常備しておくと便利です。(引用:工具男子
