2019.05.27ブログ

逆流防止(逆サイホン作用防止)

【逆サイホン作用】

給水装置は、通常は有圧で給水しているので外部から水が流入することはありません。ただし、断水、漏水で逆圧または負圧が生じた場合は逆サイホン作用により貯留水が逆流する可能性があります。逆流する可能性がある箇所では、末端の給水用具または末端給水用具の直近の上流側で次のいずれかの方法で汚染を防止します。

①逆流防止性能基準に適合する給水用具を設置する

②負圧破壊性能基準に適合する給水用具を設置する。

③規定の吐水口空間を確保する

④減圧式逆流防止器を設置する



【逆流防止性能および負圧破壊性能による逆流防止措置】

給水装置の末端に水受け容器と給水装置をユニット化した製品を設置する場合、自己認証または第三者認証制度によって、その製品が逆流防止性能または負圧破壊性能を有していることを確認します。

負圧破壊性能を有するバキュームブレーカーの下端または逆流防止機能が働く位置(取付け基準線)と水受け容器の越流面との間隔は150mm以上確保します。

大気圧式バキュームブレーカーは、最終の止水機構の下流側で、水受け容器の越流面から150mm以上高い位置に設置します。

圧力式バキュームブレーカーは最終の止水機構の上流側で、水受け容器の越流面から150mm以上高い位置に設置します。バキュームブレーカーに逆圧がかかるところには設置できません。

*取付け基準線が明確なバキュームブレーカーは、取付け基準線から水受け容器の越流面との間隔を150mm以上確保します。

ばねや自重で弁体を弁座に密着させ逆流を防止する逆止弁は、シール部分に夾雑物が挟まったり、シール材の摩耗や劣化により逆流防止性能を失う可能性があるので、使用を避けるべきです。

減圧式逆流防止器は、信頼性は高いが、適切な維持管理が必要で、汚染物が内部に入らないようにしなければならないです。



【吐水口空間の確保による逆流防止措置】

吐水口空間とは、吐水口の最下端から越流面までの垂直距離および近接壁から吐水口の中心までの水平距離です。越流面とは、洗面器などの場合は該当する水受け容器の上端を言います。水槽などの場合は、立取出しでは越流面の上端、横取出しでは越流間の中心を言います。吐水口空間の確保は水の逆流防止に最も確実な手段で給水用具の内部で確保してもよいです。

給水管の呼び径が13mmを超え、20mm以下の場合、近接壁から吐水口の中心までの水平距離および越流面から吐水口の最下端までの垂直距離は40mm以上とします。

浴槽に給水する給水装置は50mm以上の吐水口空間を設けます。

プールのように水面が波立ちやすい水槽、洗剤や薬品を扱う水槽に給水する給水装置は、200mm以上の吐水口空間を設けます。



【有害物質を扱う工場の給水装置】

事業活動に伴い、化学薬品工場、メッキ工場、クリーニング店など、水を汚染するおそれのある有害物質を扱う場所の給水装置は受水槽式として水の汚染を防止します。








神奈川水道コラム~雑談と世間話~

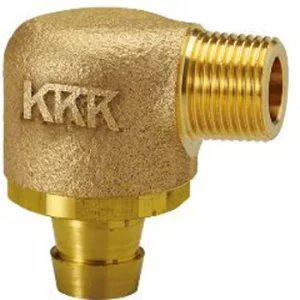

バキュームブレーカーとは?


給水管内に負圧(逆サイホン作用)が生じたとき、負圧部分へ自動的に空気を導入して、負圧を破壊する(逆サイホン作用をなくす)構造を持った器具で、給水器具等の保護を目的とし、負圧破壊・異音・振動等を防止し、作動機能を安定させます。(参考:ベン

*********

豆知識「給水配管の古今東西」って?


普段意識することのない水道管ですが、不具合が生じると生活に支障をきたしますよね。

汚い水が出たり、つまったり。そういうトラブルが起きたら、水道管を点検、修理するした方が良いです。

町の水道局や業者に点検を依頼する前に、水道管の材質をある程度把握しておくことをおすすめします。水道管のトラブルには使用されている材質もしばしば関係しているからです。

~昭和49年あたりまで

昭和後期の配管は「亜鉛メッキ鋼管」と呼ばれる管でした。その名の通り鉄管に亜鉛で加工したモノでしたが、現在比べると、衛生的にも品質的にも好ましくなかった。

樋運も管内に錆でできたこぶが大量に発生していたのです。そのため赤水が出ることも頻繁にあり、錆にはバクテリアが発生。

汚れとこぶとで管内が詰まってしまうこともしばしばありました。たとえ閉塞しなくても錆まみれの水はおいしくなく、体にも悪かったのです。

昭和50年~平成5年ごろまで

昭和50年以降、配管の問題を解決しようと苦心したうえで「硬質塩化ビニル鋼管」が完成します。

これは鉄管内に塩化ビニルが組み込まれており、直管内は錆びることが無くなりました。

しかし接合部やバルブは、以前錆びやすい鉄管が使われており、接合部が錆びるので、結局管内を詰まらせることも多々あったのです。

平成5年~平成10年ごろまで

接合部の問題を解決すべく「コア内蔵継手」が発明されました。 これで鉄管はほぼ使われなくなったのですが、継手には問題があり、ねじ込みが甘い場合、鉄管部分が露出し、結局錆が発生することもあったのです。

平成10年以降

技術革新により「ステンレス鋼管」と「ポリエチレン管」が発明された結果、鉄さび問題に終止符が打たれました。 鉄管が使われなくなったことで錆こぶもなくなり、出てくる水もきれいになった。

また配管が詰まるリスクも軽減され、今ではおいしい水を安全に飲めています。

※築年数が経過している住まいは、、依然、鉄管が使われている建物もあります。水漏れなどが起きた場合、最新の配管部材に変更する事をお勧めしています。



近年では

給水配管材は、時代とともに新しい管材が開発され、共用部分では、2000年頃から、より耐久性の高い「ステンレス管」や「樹脂管材」を採用するマンションが増えています。

また、近年竣工のマンションは共用部、専有部ともに樹脂製の「ポリエチレン管(架橋ポリ)」や「ポリブデン管」などが用いられています。

こんなに短期間で進歩する給排水の材料。今後も楽しみです。

************

【食洗器の歴史】


食洗器は「家事の軽減」を目指して作られたものの一つです。



1960年代

アメリカから遅れること約50年。松下電器が日本初の「電気自動皿洗い機」を発売。上面を開閉する形は、まるで洗濯機のようだった。

1969年

多くの技術的課題(防水構造や洗浄方式など)を解決した床置きタイプ。
現在の食洗機の基本構造ができあがった。

1988年

システムキッチンの45cmモジュールに対応する、省スペースモデルが登場!翌年には、幅60cmの大型12人用を揃え、一般家庭への普及が始まる。

1999年

「腰をかがめることなく食器を出し入れしたい」。そんなお客さまの声に研究を重ね、ついにプルオープンタイプが誕生。

2001年

食器だけでなく、鍋やフライパンも洗える「大容量タイプ」を発表。
食器容量が5~10点も増えて、セット性能も向上。

2003年

同じモジュールで、さらに容量アップ。二分割カゴや点字表示など、使う人にやさしい食洗機がスタンダードに。

2004年

洗浄力をさらに高めた「汚れはがしミスト」。高濃度洗剤ミスト※でがんこな汚れを浮かして落とす、画期的な食洗機が誕生。
ユニバーサルデザインにも配慮したデザインへ。

2005年

「汚れはがしミスト」に、除菌、漂白、汚れはがしの3大洗浄力を搭載。
手洗いでは真似のできない洗浄パワーへと進化。運転音の静けさもプラス。



・この間も、小さな改良は何度も行われました。



2017年

キッチンと調和するフルインテグレート仕様に、先進の利便性。さらに、食器のセット性を高めたムービングラックプラスや、センターノズルを追加した3Dプラネットアームで洗浄性も一段と向上。

そして、食洗器の進化はこれからも続いていくのです。

(引用:Panasonic
